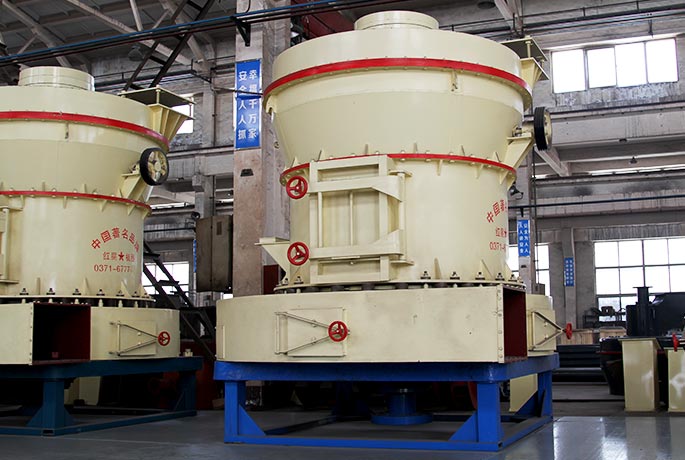

超壓V型磨粉機加工現場

超壓V型磨粉機介紹

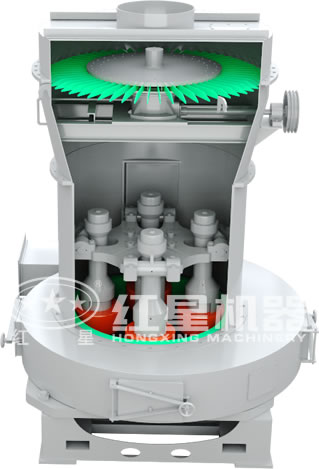

超壓V型磨粉機總成由磨輥套、磨輥軸、磨輥擔軸及軸承組成。磨輥套為雙筒結構：右筒內通過上下兩軸承裝有磨輥軸、磨輥。左筒內通過上下兩軸承裝有擔軸，擔軸的兩端垂直固定在梅花架上下兩爪上。

超壓V型磨粉機技術優勢

1、新技術（梅花架及V型磨輥裝置），可使離心力直接轉換成研磨力，即離心力=研磨力，而且磨輥繞縱擔軸平行傳動壓緊磨環從而保證磨輥和磨環以最大面接觸，從而提高產量約30%。

2、分級機可根據細度要求采用葉盤（80-325目）和鼠籠（200-1250目）兩種形式。

3、風力輸送及成品收集系統，更新為負壓、二級收塵器，使成品收集更徹底。

4、結構先進合理。機器振動非常小，噪音低，機械運行平穩，性能可靠。

超壓V型磨粉機工作原理

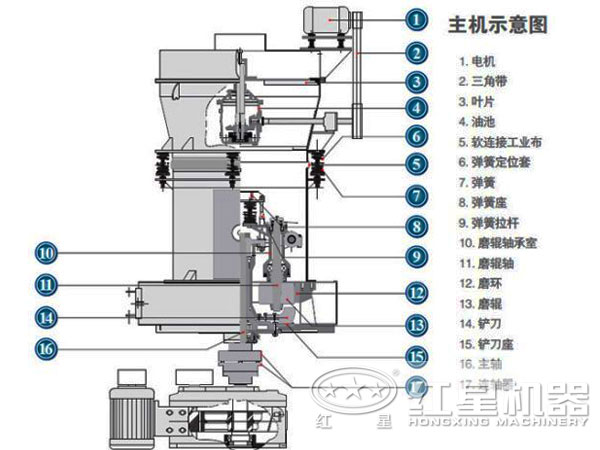

當主電機動力經齒輪減速機減速后，驅動中心軸及固定在中心軸上的梅花架旋轉時，磨輥在離心力的作用下繞中心軸旋轉，同時也繞擔軸平行擺動，使得磨輥向外平行壓緊磨環，從而保證磨輥和磨環以最大面接觸。同時磨輥繞磨輥軸自轉，使鏟刀鏟起的物料在其間達到粉碎和研磨作用，粉碎后的粉末被鼓風機的氣流吹到主機上方的分析機進行篩分，粒度過粗者仍落入主機腔內重磨，粒度合乎要求的隨風流進入大旋風收集器，收集后經出粉管排出即為成品。

超壓V型磨和懸輥磨區別

懸輥磨為吊臂結構，運行時磨輥和磨環之間形成了一個擺角，從而減小了研磨接觸面積。導至粉磨效率低。超壓V型磨采用V型結構，運行時磨輥和磨環之間平行運動，研磨接觸面積均勻，從而提高了設備產量。

?

超壓V型磨粉機技術參數

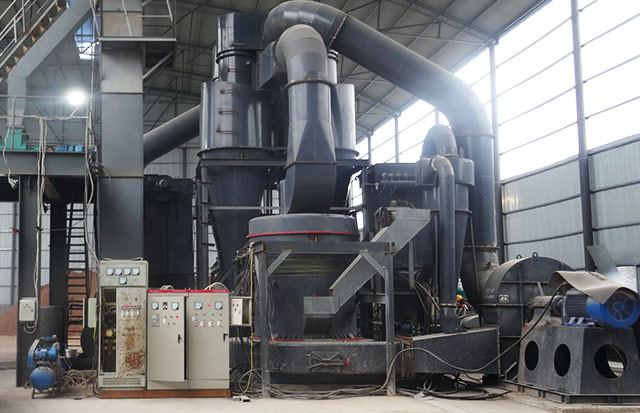

相關案例
