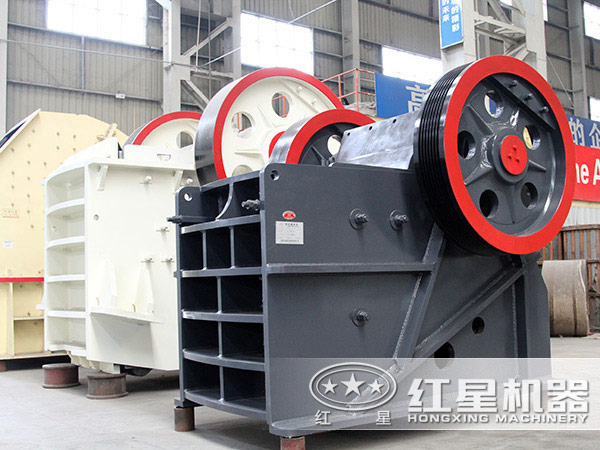

顎式破碎機介紹

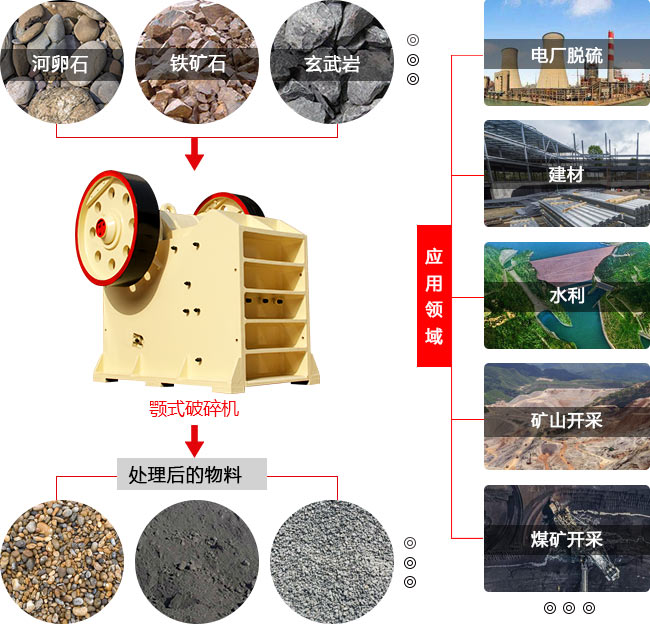

顎式破碎機簡稱顎破，是紅星公司通過行業內外同類產品測試的成功經驗，精心研發出的環保，節能的破碎機設備。其中有大型顎式破碎機，中型顎式破碎機，小型顎式破碎機，都是我公司的拳頭產品。另外根據破碎的物料分為粗破和細破兩種，如果粒度在125mm-750mm，是初級破碎設備。主要用于普通公路，高速公路,普通鐵路，高速鐵路,礦石的開采，水利等多種行業。

根據鄂板得擺動方式不同分為：簡單擺動顎式破碎機，復雜擺動顎式破碎機，綜合擺動顎式破碎機三種。

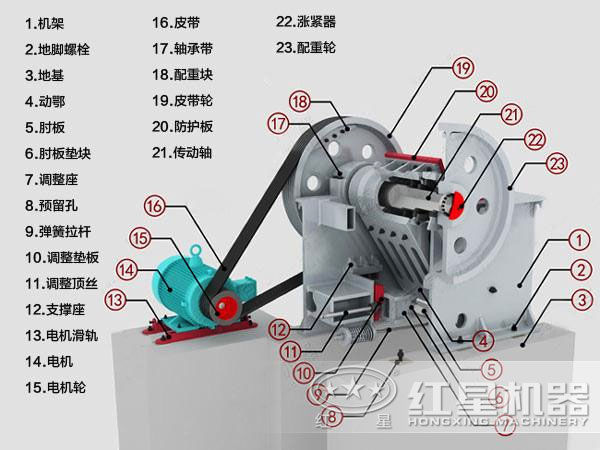

顎式破碎機結構概況

1.機架

機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。

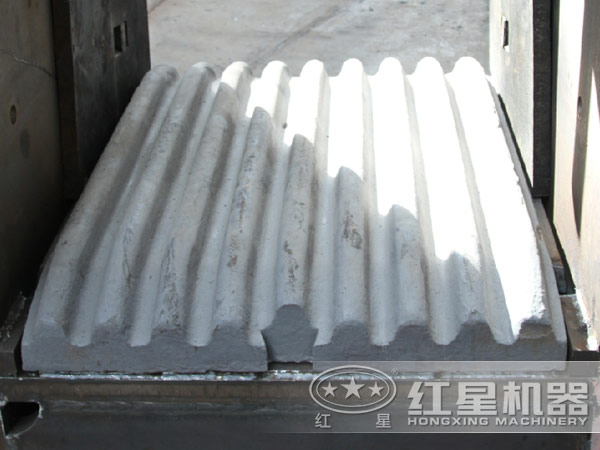

2.顎板和側護板

定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

3.傳動件

偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

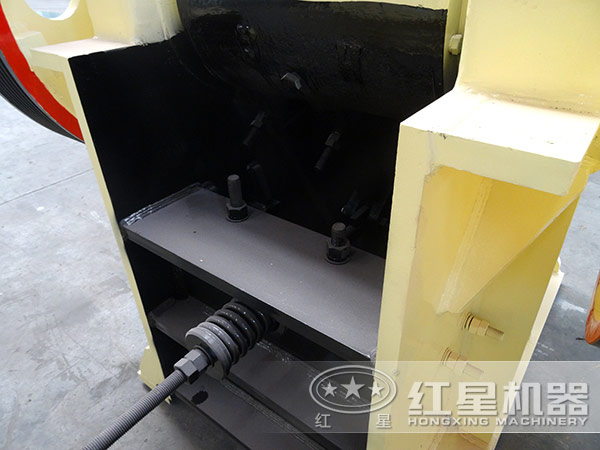

4.調節裝置

調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。 ?

5.飛輪

顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。

6.潤滑裝置

偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。

顎式破碎機的性能特點

顎式破碎機的工作不分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前臂上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎機腔（工作腔）。活動顎板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料收到擠壓，彎折和劈裂作用而破碎。

顎式破碎機的工作原理

動顎的上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，有偏心軸的pain新直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛的圓周線（半徑等于偏心距），逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點追擊為圓弧線。由于這種接卸中東顎上個點的運動軌跡比較復雜，故稱為復雜擺動式破碎機。

顎式破碎機的使用說明

(一)啟動前得準備

1.潤滑脂是否缺乏.

2.緊固件是否緊固.

3.安裝裝置是否得當.

4.腔內是否有礦石或其他雜物.

(二)啟動

1.傳動部分是否正常.

2.應當在無負荷的情況下啟動.

3.啟動若有不良情況石,應立即停車,排除隱患在啟動.

(三)維護

1.正常運行方可投料.

2.入料應當均勻,避免側面加料,造成單邊負荷.

3.在成運行在35-70度.

4.停機前,應停止加料且等破碎機物料完全排空后,方可關閉地阿基.

(四)潤滑

1.經常注意及時做好摩擦面得潤滑工作,可保證機器的正常運轉和演唱使用壽命.

2.鈣基,鈉基,鈣鈉基潤滑脂.

3.肘板和肘板墊接觸處在機器開啟前,必須加入潤滑脂.

顎式破碎機安全操作六條規定

1.碎石渣料槽上應有保護罩,防止碎石渣料槽內蹦出傷人.

2.開機前,要清除破碎機內及周圍的雜物,必須檢查個潤滑部位,并用手搬動幾圈,才允許開機.

3.嚴禁用手取出石塊,帶物料清除干凈后,再啟動.

4.調節物料口時,應線松開擰緊彈簧,待調整好后,再適當調整彈簧的長進程度并擰緊螺栓,以防襯板在工作時脫落.
